الابعاد الثلاثة والتنقيش
بقلم
نعرض هنا كيف يمكن استخدام التظليل لإنتاج مؤثرات تشبه الابعاد الثلاثة. كما نتطرق الى الطبقات ونرى كيف يمكن استغلالها للحصول على انواع من التنقيش والنتوء.
الحصة الاولى: استخدام الظل
نعرض كيفية وضع سطح بزاوية ٩٠ درجة بالنسبة للعنصر ومد الظل عليه.
| |
|---|---|

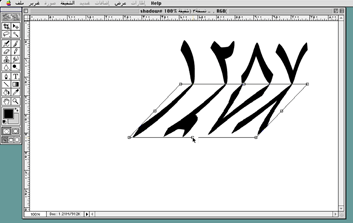

| ١-١: نحتاج اولاً الى عنصر لتظليله. واستخدمنا هنا رقم بخط مستدير قليلاً. سنضفي عليه ظلاً من جراء ضوء يسطع من خلفه. انسخ شفيفة الرقم واقلبها عمودياً وحركها الى اسفل العنصر. وبما ان العنصر غير متماثل يجب على الظل ان يكون صورة معكوسة وقد لا يكون هذا ضروربا مع عناصر متماثلة. | ١-٢: تخيل ان الضوء يأتي من اليمين فوق خط افق وهمي يقسم الصورة الى جزئين. حدد شفيفة الظل واختر امر تحويل حر وقم بتشويه الظل ليبدو كأنه نتيجة هذا الضوء. فاضغط على مفتاح الاوامر وانقر على المقبض السفلي الاوسط وحركه نحو اليسار والاعلى ولا تنقر نقراً مزدوجاً لقبول التحويل بعد. |
|
|

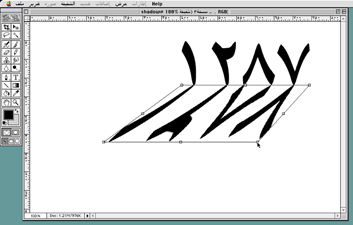

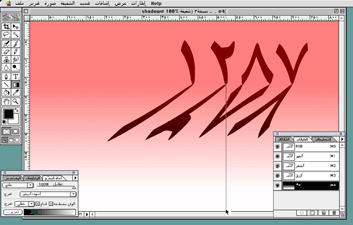

| ١-٣: لإضافة بعض المنظور اسحب احدى الزاويتين السفليين مع الضغط على مفاتيح الاوامر والاختيار والعالي لتوسيع الجهة السفلى من الظل. ويؤثر شكل الظل على ادراك زاوية المشهد وموقع الضوء ويمكن الوصول الى ذلك دون عناء وبالعين المجردة. | ١-٤: الظل الحقيقي يبدو اكثر وضوحاً قرب العنصر الاصلي واكثر تمويهاً في قسمه البعيد. للوصول الى ذلك نحتاج الى تمويه الظل باستخدام قناع. قم بإضافة طبقة جديدة وتأكد من انها ظاهرة هي وطبقات الوان الشاشة الثلاثة. حدد الطبقة الجديدة واستخدم اداة التدرج واختر لها من الاسود الى الابيض واسحب عمودياً (بالضغط على العالي) من بداية الظل الى الطرف السفلي. |
|
|

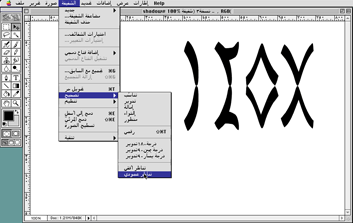

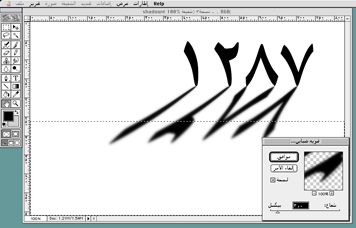

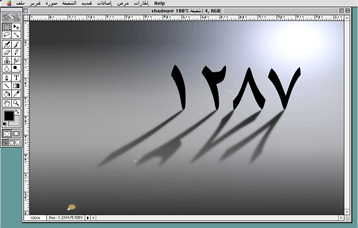

| ١-٥: قم بالنقر على الطبقة مع الضغط على الاوامر والتحكم لاستعادتها كتحديد. اجعل الطبقة غير ظاهرة وحدد شفيفة الظل. اختر التمويه الضبابي من الاضافات وحدد الشعاع بـ١ او ٢ وكرره عدة مرات الى ان يظهر طرف الظل مموهاً بما فيه الكفاية. اذا استخدمت شعاعاً كبيراً واحداً من البداية لن تحصل على طرف مموه لأن التحديد متدرج. | ١-٦: قم بإضافة قناع دمجي للظل بينما لا يزال التدرج محدداً. لدى النقر على رمز القناع الدمجي في لوح الشفاثف مع الضغط على مفتاح الاختيار نحصل على قناع معكوس مما يجعل الظل يبهت كلما ابتعد عن العنصر. ويمكن التحكم بشفافية القسمين القريب والبعيد باستخدام المستويات. اخيراً قمنا بإضافة تنوير (من قائمة مشهدة الفرعية) لإكمال المشهد. |
الحصة الثانية : نص ثلاثي الابعاد
في حال عدم توافر برنامج مخصص في الابعاد الثلاثة يمكن انشاؤها بواسطة فوتوشوب.
| |
|---|---|

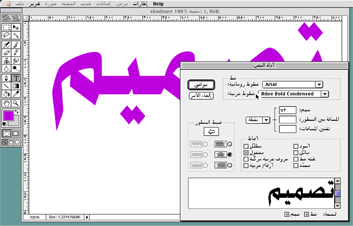

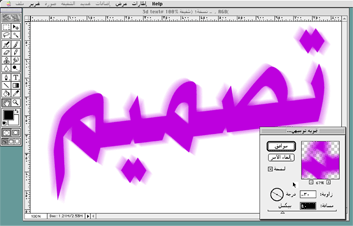

| ٢-١: قم بإنشاء النص باللون الذي تريد. اختر التحويل الحر لتغيير زاوية النص ليبدو النظر اليه من الاعلى واليسار. | ٢-٢: ضاعف شفيفة النص وطبق اضافة التمويه التوجيهي على الشفيفة السفلى واستخدم الشفيفة العليا كدليل لتحديد زاوية التمويه. لن يؤدي ذلك الى انشاء تشويه ناتج عن العمق بسبب المنظور. لذا تبدو كثرة العمق غير واقعية. |
|
|

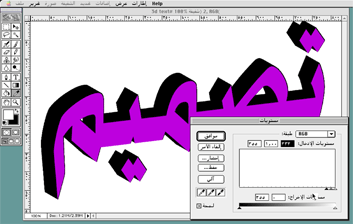

| ٢-٣: قم بتعبئة الشفيفة المموهة بالاسود مع المحافظة على الشفافية ثم دمجها بشفيفة الخلفية وحركها لتتساوى مع النص غير المموه. تحتاج اخيراً الى تحويل التمويه الى لون صلب وذلك باستخدام المستويات وسحب مؤشري الاسود والرمادي الى اقصى اليمين. |
الحصة الثالثة: انواع عدة من البروز
باستخدام الطبقات والعمليات يمكن اضفاء انواع من البروز على العناصر المسطحة.
| |
|---|---|

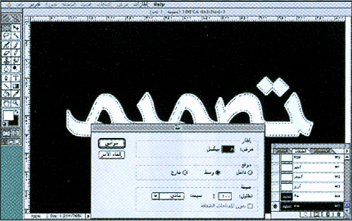

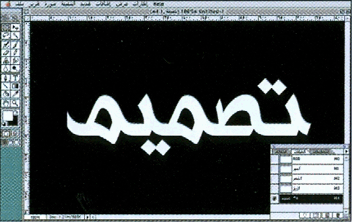

| ٣-١: قم بإضافة طبقة جديدة الى مستند جديد وضع فيها عنصراً ما. سوف نستخدم هذه الطبقة كقاعدة لاعداد الطبقات الاخرى الضرورية للعملية. | ٣-٢: هنا يجب انشاء نسخة اسمك من العنصر. ضاعف الطبقة واستعيدها كتحديد (النقر عليها مع الاوامر) ثم قم بتعبئة الحد بالابيض (الحد من قائمة تحرير) مع تحديد خيار وسط وعرض ٨. |
|
|

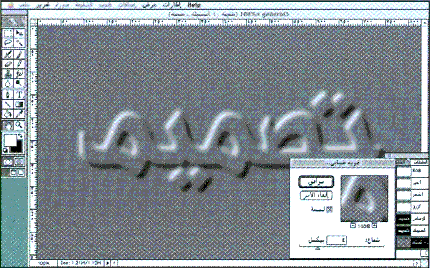

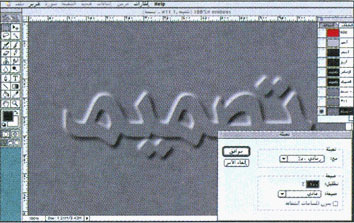

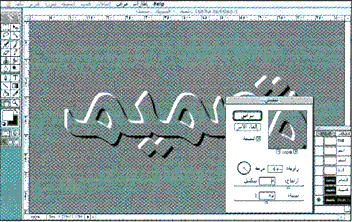

| ٣-٣: يمكنك اعادة تسمية الطبقتين: الاساس والسميك. ضاعف طبقة السميك وطبق اضافة التنقيش (من قاثمة الجماليات) مع زاوية -٤٥ درجة وارتفاع ٨ ونسبة ٨٥ ٪. | ٣-٤: قم بتمويه الطبقة التي طبقت عليها التنقيش باستخدام قيمة متوسطة قياساً بحجم الملف. يجب ان تبقى المساحات المضاءة والمعتمة واضحة. استخدمنا هنا قيمة ٤ لمستند ابعاده ٨٢٧ x ٥١٠ نقطة. |
|
|

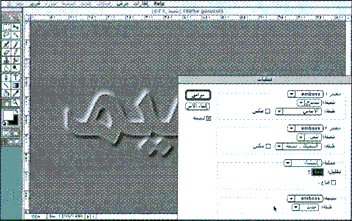

| ٣-٥: افتح امر عمليات (من قائمة صورة) واختر الطبقة الاساس كمصدر ١ والطبقة المموهة كمصدر ٢ والعملية استثناء والنتيجة في طبقة جديدة. | ٣-٦: نلاحظ اننا نحصل على حد بارز من جراء امر العمليات. يمكن تلطيف الحد. ضاعف الطبقة الجديدة (اذا اردت الاحتفاظ بها) واستعد الطبقة الاساس كتحديد (اوامر ونقر عليها) وقم بتعبئة التحديد بـ٥٠ ٪ رمادي مما سيضع نوع من الغطاء على العنصر. |
|
|

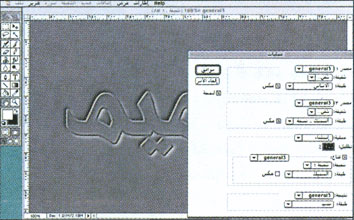

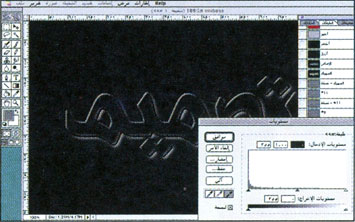

| ٣-٧: كتنويع آخر يمكن اعادة اختيار امر عمليات واختيار الطبقة الاساس كمصدر ١ والطبقة المموهة كمصدر ٢ وتحديد عكس للمصدرين واختيار استثتاء كعملية. ثم تحديد قناع واختيار طبقة السميك. ونحصل هكذا على نتيجة اكثر تعقيداً من السابقة حيث يظهر ان هناك عدة مستويات من السماكة.. | ٣-٨: لتحويل الطبقة الاخيرة الى اقنعة اضاءة وتظليل نحتاج الى مضاعفتها مرتين مع عكس احدى النسخ. ثم لكل من النسختين نفتح مربع المستويات وباستخدام قطارة الاسود (الاولى من اليمين ) ننقر على مساحة الـ٥٠ ٪ رمادي في الصورة. |
|
|

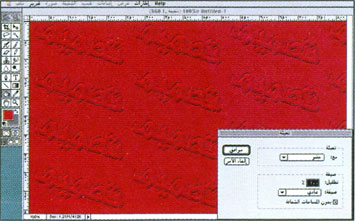

| ٣-٩: نضيف شفيفة جديدة بلون معين ثم نستعيد كل من الطبقتين السابقتين كتحديد ولكل من التحديدين نفتح المستويات ونضاعف الفاتح مرة ثم الغامق في المرة الثانية. بعد الانتهاء قمنا بتدوير الرسم واستخدامه كنسخنة للحشو (من قائمة تحرير) وتعبئة مستند جديد به. |
الحصة الرابعة : انشاء نقش تظليلي
يمكننا اضفاء نقش تظليلي (mezzotint) على صورة ما باستخدام الطبقات.
| |
|---|---|

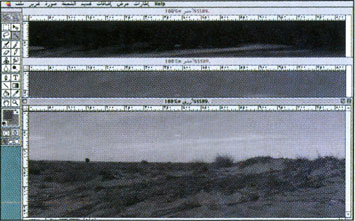

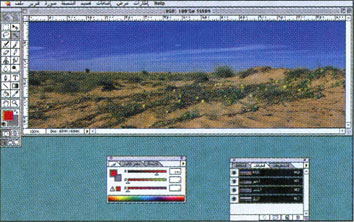

| ٤-١: قم بفتح اي صورة ملونة تريد تحويلها الى نقش تظليلي. ويمكن ان تكون بأي صيغة من الوان الشاشة الى الوان الفرز او الالوان المرجعية. هنا استخدمنا صورة من مجموعة «الوان» بصيغة الوان الشاشة. | ٤-٢: يمكننا تقسيم المستند الى ثلاثة مستندات بدرجات الرمادي، كل واحد يناسب طبقة من الالوان الثلاثة. فمن قائمة لوح الطبقات المنبثقة اختر امر تفريق الطبقات. فيختفي المستند الاصلي ويحل مكانه ثلاثة مستندات رمادية. |
|
|

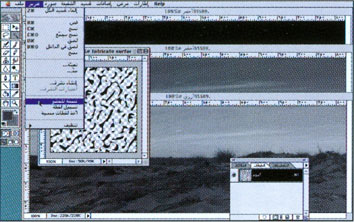

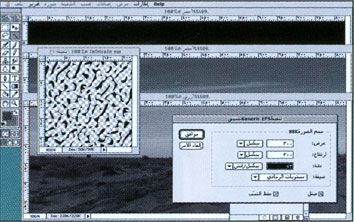

| ٤-٣: علينا الآن ان نحدد نسيج شخصي نستخدمه للنقش التظليلي. ويأتي فوتوشوب مع عدة انسجة (في مجلد goodies) كما يمكن انشاء نسيج جديد. ستخدمنا هنا نسيج Intricate surface من المجموعة. ويمكن تحديد الدقة التي يستخدمها فوتوشوب لتنقيط الملف لدى فتحه (هنا اخترنا ٧٢ نقطة علماً ان الصورة الاصلية دقتها ٣٠٠ نقطة). | ٤-٤: قم بتحديد الكل في مستند النسيج واختر امر نسخنة للحشو من قائمة تحرير. سيتم تخزين النسيج لتصل اليه بعض وظائف فوتوشوب. |
|
|

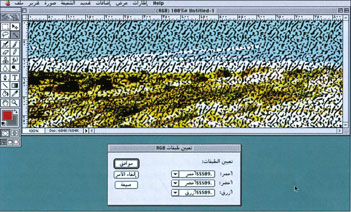

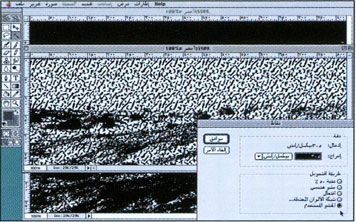

| ٤-٥: حوّل الآن المستندات الرمادية الثلاثة الى صيغة النقاط باختيار الحشو المستخدم كطريقة تحويل لاستخدام النسيج. بعد ذلك يجب اعادة تحويل المستندات الثلاثة الى صيغة درجات الرمادي. | ٤-٦: اخيراً قم باختيار امر دمج الطبقات من قائمة لوح الطبقات المنبثقة. وفي مربع الحوار يمكنك اختيار اي من الطبقات ستستخدم لاعادة تكوين الالوان الثلاثة. اذا اردت ان تكون الصورة نفسها لجهة الالوان تأكد من ان الاحمر يقابل الاحمر والاخضر يقابل الاخضر والازرق يقابل الازرق. |
